创造者 PL2303HX模块 USB转TTL 串口升级单片机下载线刷机线 PL2303 HX USB 转TTL

发布 2021/01/16 13:18更新 2022/01/24 08:28613 字26 阅读

产品应用：

1.各种卫星机顶盒升级

2.路由器、硬盘、ADSL、宽带猫固件升级或破解升级

3.手机、XBOX360、GPS串口通信、汽车检测、DVD刷机等

4.烧写STC单片机、NXP单片机、瑞萨单片机、NEC单片机等

5.简单的串口通信、超级终端里常用的串口调试工具

6.电子爱好者可以用到的USB信号转TTL信号

产品特点：

1.采用进口全新原装控制芯片PL2303HX，可高速稳定刷机

2.设置两颗数据传输指示灯可实时监控数据传输状态

3.预留3.3V与5V插针接口，方便需要供电的不同电压系统刷机

4.接口排针与板子平行，而非与板子成垂直安装，方便刷机时引出杜邦线

5.整个电路板采用高品质透明热缩套管包覆，使PCB电路与外界成绝缘状态

从而保护板子被金属意外短路而烧毁，由于使用透明材料，所以不影响板上接

口丝印观看与指示灯监控效果

6.支持WINXP,WIN7等系统

现在基本上电脑都很少带有串口了，玩开发板或者升级某些设备的时候就比较麻烦了，USB-TTL很好的解决了此问题，不必担心电脑没串口的问题了，直接插入USB，另一端接到开发板下载口或者设备升级口即可。

此转接板采用进口USB转TTL芯片PL2303芯片。

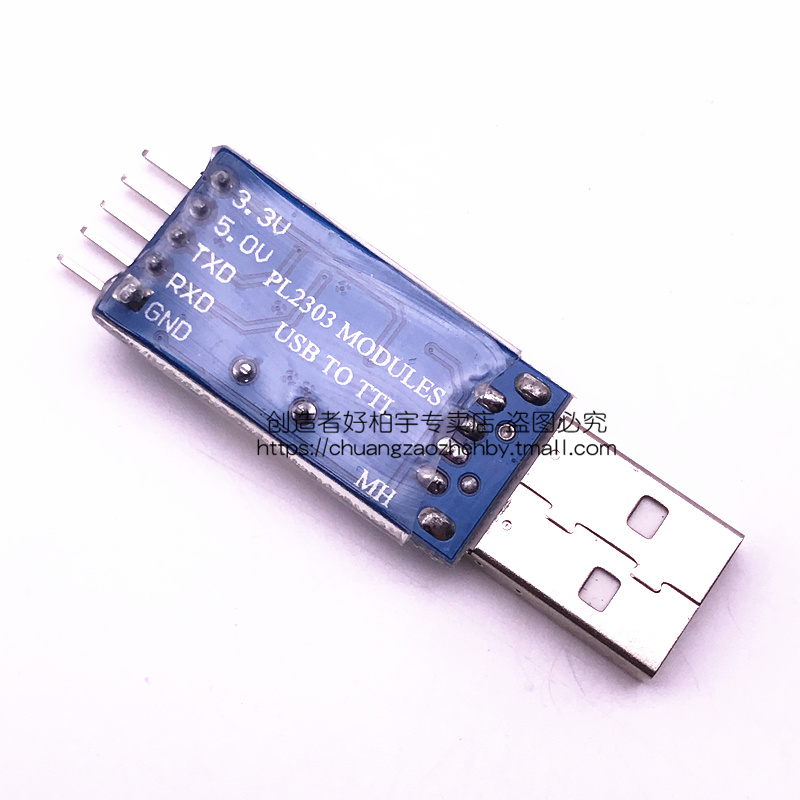

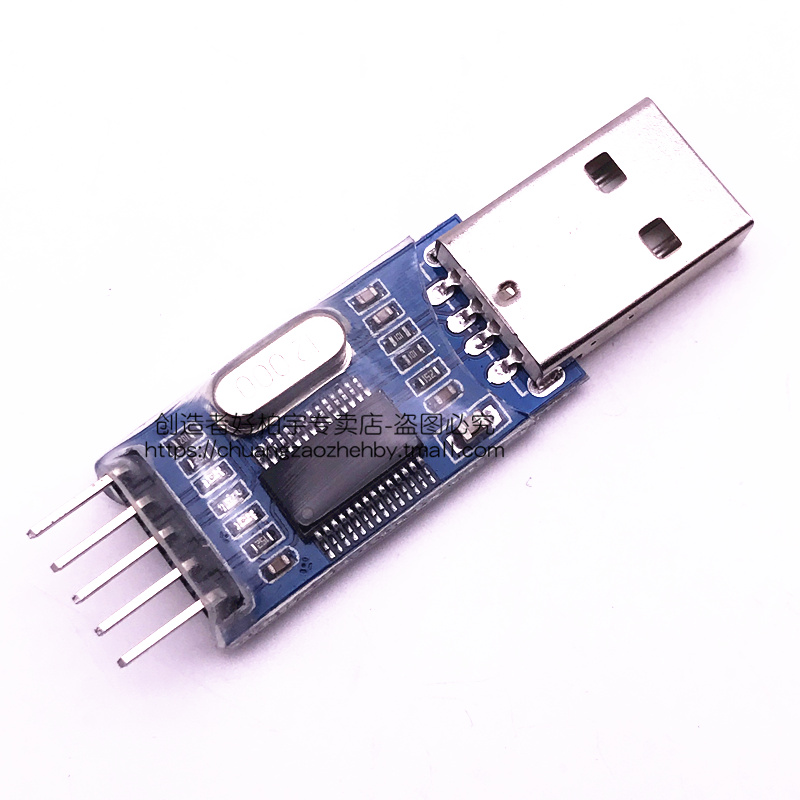

以看到板子采用非常紧凑合理的双面板设计，采用标准USB接头，输出端用排针引出，与别的板子连接非常方便。

你需要先安装驱动程序，安装过后插入转接板，此时会弹出安装提示，自动安装成功后，打开设备管理器查看COM口，如图：

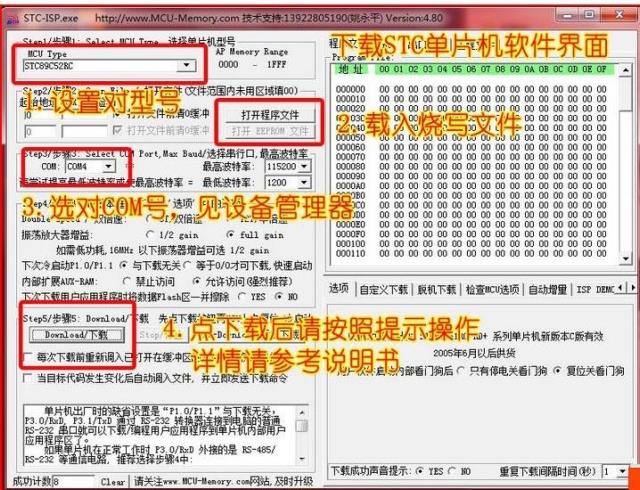

OK，通过以上设置后，可以开工下载调试了。

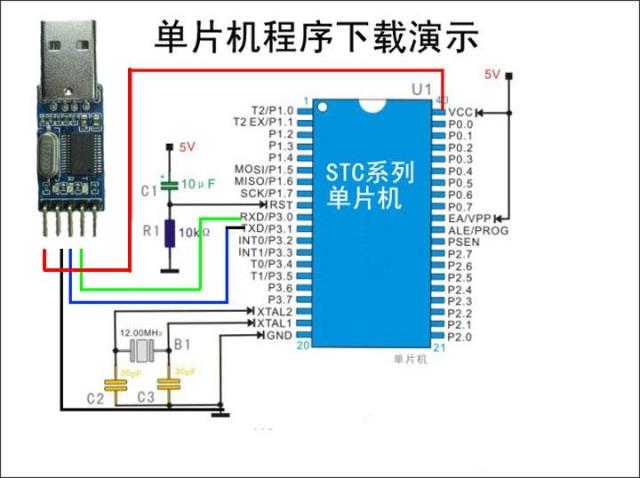

提示：USB-TTL小板与单片机或其它产品的连接方法是：

USB-TTL 单片机

TXD<---->RXD

RXD<---->TXD

GND<---->GND

-|-_-|-
